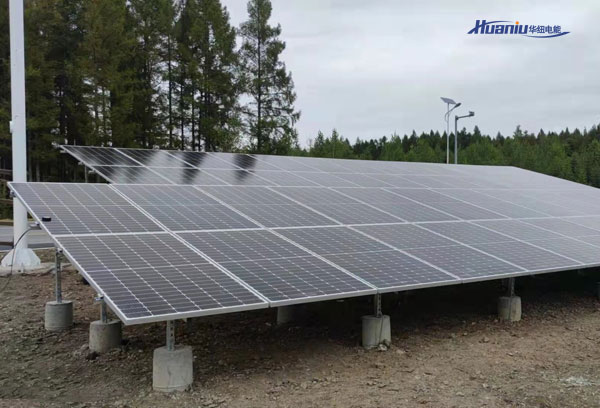

林區無電太陽能供電系統是針對森林、自然保護區、偏遠林場等缺乏電網覆蓋區域的理想能源解決方案。這類系統需要獨立運行，可靠耐用，并適應林區的特殊環境（如光照條件、溫濕度、野生動物等）。
以下是一個林區無電太陽能供電系統的核心構成和設計要點：
1. 太陽能電池板：
類型： 單晶硅（效率高、壽命長，更適合林區可能存在的部分遮陰和弱光條件）或多晶硅（性價比高）。薄膜組件（如CIGS）在弱光和高溫下性能較好，但效率通常較低，需要更大面積。
功率： 根據負載需求和當?shù)厝照諚l件（峰值日照時數）計算確定。林區可能因樹冠遮擋導致日照時數低于開闊地，設計時需留有余量（通常增加20%-50%）。例如：200W, 300W, 450W等規格。
安裝：
位置： 選擇光照最充足、遮擋最少的位置（如林間空地、山頂、瞭望塔頂、屋頂）。可能需要定期清理板面積雪、落葉、鳥糞。
傾角： 根據當?shù)鼐暥日{(diào)整，以最大化冬季（通常光照較弱）的發電量。可設計成固定傾角或簡易可調傾角。
支架： 牢固耐用，抗風、防腐蝕（熱鍍鋅鋼或鋁合金）。注意避免樹木生長造成未來遮擋。
2. 太陽能充放電控制器：
作用： 管理光伏板對蓄電池的充電過程（防止過充），以及蓄電池對負載的放電過程（防止過放），保護蓄電池，延長壽命。
類型：
PWM： 價格較低，適用于小型系統（如幾百瓦以下）。效率相對較低。
MPPT： 強烈推薦用于林區系統。 效率高（比PWM高15%-30%），能最大化利用光伏板功率，尤其在弱光、低溫或電池電壓與光伏板電壓不匹配時優勢明顯。對于林區可能存在的光照不穩定情況尤為重要。
關鍵參數： 輸入電壓（需匹配光伏板開路電壓）、輸入電流、系統電壓（12V/24V/48V）、輸出電流（需滿足負載最大電流）。
3. 蓄電池組：
作用： 儲存光伏板產生的電能，在夜間、陰雨天或無光照時向負載供電。是系統穩定運行的關鍵。
類型： 深循環蓄電池 是必須的。
鉛酸電池：
富液式（開口式）： 價格最低，但需要定期維護（加水），酸霧可能腐蝕設備，不適合密閉空間，壽命相對較短。
閥控式鉛酸： 免維護（AGM， 膠體）。AGM應用廣泛，性價比高，抗震動較好，維護簡單。膠體電池深度放電性能、耐高溫和循環壽命通常優于AGM，更適合條件惡劣的林區，但價格更高。
鋰電池（磷酸鐵鋰 - LiFePO4）： 強烈推薦，尤其對可靠性要求高或需要深度放電的系統。
優點： 壽命長（循環次數遠超鉛酸）、重量輕、體積小、能量密度高、允許深度放電（80%-90% DOD）、充電快、效率高、幾乎免維護、工作溫度范圍寬（尤其低溫性能優于鉛酸）。
缺點： 初始成本高，需要配套的電池管理系統。
容量： 根據負載耗電量（Wh/天）和需要維持供電的陰雨天數（自給天數）計算。林區可能連續陰雨天多，自給天數建議至少3-5天甚至更長。容量 = (日耗電量 自給天數) / (電池放電深度 系統電壓)。 放電深度是設計關鍵：
鉛酸電池：通常限制在50% DOD（膠體可到60-70%）以延長壽命。
鋰電池：通常允許80%-90% DOD。
系統電壓： 小型系統（<1kWh）常用12V/24V；中型系統（1-5kWh）常用24V/48V；大型系統用48V或更高。提高電壓可減少線路損耗和線纜成本。
4. 逆變器：
作用： 將蓄電池的直流電轉換成交流電，供需要交流電的負載使用。
類型：
純正弦波逆變器： 推薦。 輸出波形與市電相同，兼容所有電器（特別是電機類、精密儀器、開關電源等），無干擾。
修正弦波逆變器： 價格較低，但可能損壞敏感電器或產生噪音干擾（如收音機雜音）。
功率： 必須大于所有同時使用的交流負載峰值功率之和，并留有一定余量（20%-30%）。注意電動機類負載的啟動功率可能是額定功率的3-7倍。
5. 直流負載：
很多設備可以直接使用直流電（如LED照明、USB充電口、部分監控攝像頭、直流水泵、部分路由器等），無需經過逆變器轉換，效率更高（省去逆變損耗）。設計時應優先考慮使用直流負載。
6. 配電箱/接線盒：
包含必要的斷路器、保險絲、浪涌保護器（SPD）、直流隔離開關等，用于系統保護、安全操作和線路分配。防雷擊保護在林區尤其重要！
7. 線纜與連接器：
規格： 根據電流大小和線路長度選擇合適的線徑（平方毫米），以減少線路壓降損耗（建議壓降<3%）。
類型： 使用光伏專用直流線纜（耐紫外線、耐高低溫、阻燃），接頭使用防水耐候的MC4連接器（光伏板之間及到控制器）。蓄電池連接線要足夠粗且耐腐蝕。
敷設： 穿管保護（防鼠咬、防機械損傷），固定牢靠。
1. 光照評估：
遮陰： 樹冠、地形造成的遮陰是最大挑戰。務必實地勘測，精確評估安裝點的全年光照情況（特別是冬季），盡量避開陰影區域。使用MPPT控制器能部分緩解遮陰影響。
日照時數： 獲取當?shù)販蚀_的峰值日照時數數據，作為系統設計的基礎。林區實際值可能低于氣象站數據。
清潔維護： 規劃定期清潔光伏板的方案（頻率視落葉、灰塵、積雪情況而定）。位置偏遠可能需要自清潔涂層或更耐臟的板型。
2. 環境適應性：
溫度： 選擇寬溫范圍工作的組件（特別是蓄電池和控制器）。低溫會顯著降低鉛酸電池容量和充放電效率，鋰電池（尤其LiFePO4）低溫性能更好。高溫會加速鉛酸電池失水和老化。考慮對蓄電池進行保溫/通風措施（蓄電池箱）。
濕度與腐蝕： 所有設備、線纜、連接器、支架必須具有良好的防潮、防腐蝕性能（IP65或更高防護等級）。
野生動物： 防止鼠類、鳥類等咬壞線纜或在設備上筑巢。線纜穿管，設備外殼密封，必要時加防護網罩。
防火： 所有電氣設備安裝規范，避免短路火花。蓄電池箱（特別是鉛酸）應通風良好，遠離易燃物。鋰電池需有合格的BMS保護。系統配備合適的熔斷器/斷路器。
3. 可靠性要求高：
冗余設計： 關鍵系統（如防火監控站、通信中繼站）可能需要增加光伏板或蓄電池容量作為冗余。
高質量設備： 選擇知名品牌、質量可靠、適合惡劣環境的產品，雖然初期投入高，但長期運行穩定性和維護成本更低。
遠程監控（可選但推薦）： 集成帶有GPRS/4G/NB-IoT等通信功能的監控模塊，可遠程查看系統發電量、蓄電池電壓、負載狀態、故障報警等，便于及時維護。這在人跡罕至的林區非常有用。
4. 負載管理：
精確核算： 詳細列出所有負載的功率、電壓、每日使用時長，計算總?cè)蘸碾娏浚╓h/天）。
節能優先： 強制使用高效率設備（如LED燈、低功耗傳感器、節能型冰箱等）。
分時供電/優先級： 對于非必要負載，可設計在白天光伏發電充足時使用。對關鍵負載（如通信設備）設置供電優先級。
5. 維護便利性：
模塊化設計： 方便故障排查和部件更換。
防呆設計： 清晰的標識、接線圖。
預留備件： 在偏遠站點儲備關鍵易損件（如保險絲、備用控制器模塊）。
維護計劃： 制定定期巡檢和維護計劃（檢查連接、清潔板子、測量電壓、記錄數據）。
護林站/檢查站： 照明、手機/對講機充電、小型冰箱、風扇/電暖氣（需謹慎計算功率）、電視/收音機、監控設備。
森林防火監控點： 高清攝像頭（紅外夜視）、云臺、無線通信設備（4G/微波）、傳感器網絡供電。可靠性要求最高！
野外科研監測站： 氣象站、土壤/水質傳感器、數據采集器、通信設備、小型實驗儀器。
生態旅游設施： 露營地的公共照明、衛生間照明/通風、手機充電站、小型水泵。
通信中繼站： 為偏遠的無線通信基站、微波中繼站供電。
林區道路監控/照明： 太陽能路燈、交通指示牌、監控攝像頭。
1. 確定負載： 詳細列出所有用電設備的功率（W）、工作電壓（V）、每日平均使用小時數（h），計算總?cè)蘸碾娏浚╓h/天）。
2. 確定自給天數： 根據當?shù)貧夂颍ㄟB續陰雨天數）和系統重要性，確定蓄電池需要支撐的天數（3-7天）。
3. 確定系統電壓： 根據負載總功率和傳輸距離選擇合適的直流系統電壓（12V/24V/48V）。
4. 計算蓄電池容量：
總?cè)蘸碾娏浚╓h） = 所有負載日耗電量之和。
所需總能量（Wh） = 總?cè)蘸碾娏?自給天數。
蓄電池總?cè)萘浚ˋh） = [所需總能量（Wh）] / [系統電壓（V） 最大允許放電深度（DOD）]
5. 計算光伏板功率：
考慮系統效率損失（通常按70%-80%計算）。
所需日均發電量（Wh） ≈ 總?cè)蘸碾娏?/ 系統效率。
當?shù)仄骄逯等照諘r數（h）。
光伏板標稱功率（Wp） ≈ [所需日均發電量（Wh）] / [峰值日照時數（h） 綜合效率系數（包括老化、灰塵、溫度、線路損耗等，通常取0.7-0.85）]
為應對林區遮陰和不確定性，最終功率通常在此計算結果基礎上增加20%-50%。
6. 選擇控制器：
輸入電流 > 光伏陣列短路電流 1.25。
輸入電壓 > 光伏陣列在最低工作溫度下的開路電壓。
輸出電壓匹配系統電壓。
輸出電流 > 負載最大電流 + 充電電流需求（對于MPPT，需計算其最大輸出電流能力）。
7. 選擇逆變器： 額定功率 > 所有交流負載峰值功率之和 1.2 - 1.3。
8. 選擇其他配件： 線纜（計算壓降）、配電箱、支架、連接器等。
設計林區無電太陽能供電系統，核心在于精確的能源評估（負載+光照）、足夠的冗余（應對遮陰和陰雨天）、選擇環境適應性強的可靠設備（特別是MPPT控制器和深循環電池）、注重防腐蝕/防動物/防雷擊等細節，以及規劃可行的維護方案。
對于關鍵應用（如防火監控），強烈建議尋求專業太陽能系統設計安裝公司的幫助，進行詳細的現場勘查和方案設計。初始投入雖然較大，但一個設計良好、設備可靠的離網太陽能系統能在林區提供長期、穩定、清潔的電力保障。
