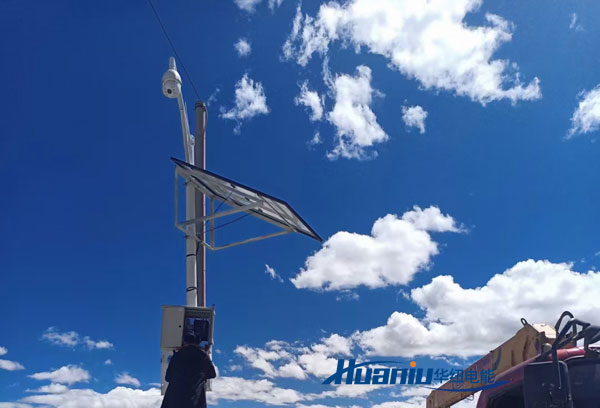

高速公路沿線監控設備的太陽能供電系統是一個非常實用且日益普及的解決方案，尤其適用于遠離電網或電網接入成本高昂的監控點位。下面我將從系統構成、關鍵考慮因素、優勢以及設計要點等方面進行詳細說明：
為高速公路沿線的監控攝像頭（槍機、球機）、可變信息板、氣象站、緊急電話等設備提供穩定、可靠、免維護（或低維護）的直流電源（通常為12V或24V DC）。
1. 太陽能電池板：
作用： 將太陽能轉化為電能，是整個系統的能量來源。
選型： 單晶硅（效率高、壽命長、弱光性好，常用）、多晶硅（成本略低）。功率選擇需根據負載功耗、當?shù)厝照諚l件和系統冗余要求計算。
安裝： 通常安裝在監控桿頂部或側面的支架上，需要優化傾角（根據緯度計算）以最大化全年發電量，并考慮防風、防積雪設計。朝向一般為正南（北半球）。
2. 太陽能控制器：
作用： 系統的大腦。核心功能包括：
充電管理： 對蓄電池進行智能充電（PWM或更高效的MPPT技術），防止過充或過放，最大限度保護電池并提高充電效率（MPPT控制器效率顯著高于PWM）。
放電管理： 控制蓄電池向負載放電，防止蓄電池過度放電（過放會嚴重?fù)p害電池壽命）。
狀態監控與保護： 提供系統電壓、電流、充放電狀態顯示，具備過充、過放、過載、短路、反接等保護功能。
負載控制： 有些控制器可編程，實現定時開關負載（如夜間降低攝像機幀率或關閉輔助照明）或根據電池電壓自動切斷負載（深度保護）。
選型： 強烈推薦使用MPPT控制器，雖然成本高于PWM，但其在非理想光照條件下（如陰天、早晚、高溫）的發電效率提升顯著，能更充分地利用太陽能板功率，通常能更快收回成本。功率等級需匹配太陽能板和負載功率。
3. 蓄電池組：
作用： 儲存太陽能板產生的電能，在無日照（夜間、陰雨天）時為負載供電，確保系統持續運行。是保證系統可靠性的關鍵。
選型：
鉛酸蓄電池： 傳統膠體電池是常用選擇，免維護、防漏液、耐高低溫性能較好、成本適中、技術成熟。普通鉛酸電池（需維護）不推薦。
鋰電池： 磷酸鐵鋰電池正成為更優選擇，尤其在高要求場景。優勢包括：能量密度高（體積小重量輕）、循環壽命長（通常是鉛酸的3-5倍甚至更長）、充放電效率高、工作溫度范圍寬（低溫性能優于鉛酸）、無記憶效應、維護要求極低。雖然初始成本較高，但全生命周期成本可能更低。對于高速公路監控這種要求高可靠性和長壽命的場景，磷酸鐵鋰電池越來越成為主流推薦。
容量計算： 這是設計的核心。容量必須滿足“最長連續無日照天數”（即當?shù)貧v史記錄的連續陰雨天數，加上安全冗余，如3-7天）內負載正常運行的需求。計算公式：`蓄電池容量 (Ah) = (負載日耗電量 (Wh) 連續無日照天數) / (系統電壓 (V) 蓄電池放電深度 (DOD))`。DOD是關鍵參數（鉛酸一般取50%，優質磷酸鐵鋰可取80%甚至更高），必須留足余量！
4. 直流負載：
監控攝像機（槍機、球機）：主要耗電設備，功耗因型號、功能（紅外、加熱、風扇）差異很大。
網絡交換機/光纖收發器：為攝像機提供網絡連接。
補光燈/輔助照明：夜間可能需要。
其他：如小型氣象傳感器、緊急電話備用電源等。
關鍵： 必須準確統計所有負載的工作電壓和功耗（區分待機功耗和峰值功耗），計算日均耗電量 (Wh)。
5. 配電箱/機柜：
作用： 集成安裝控制器、斷路器/保險絲、接線端子等電氣部件，提供物理防護（防水、防塵、防盜、防雷）。
要求： 通常要求IP65或更高防護等級，材質堅固（如不銹鋼），具備散熱設計（尤其鋰電池系統），并考慮防盜鎖具。安裝在監控桿上或附近基座上。
6. 線纜與連接器：
要求： 戶外專用，耐高低溫、耐紫外線、阻燃。線徑需根據電流大小和傳輸距離計算，避免過大壓降。
連接器： 使用防水等級高的專用連接器（如MC4用于光伏板），確保連接可靠。
7. 防雷與接地系統：
至關重要！ 高速公路沿線空曠，設備易遭雷擊。
措施： 在太陽能板輸入、控制器輸入輸出端安裝合適的浪涌保護器。整個系統（支架、機柜、桿體）必須有良好、低阻抗的接地網。
1. 地理位置與氣象數據：
峰值日照時數： 當?shù)啬昶骄咳盏刃?biāo)準日照小時數（如 4.0 kWh/m²/day），是計算太陽能板功率的基礎。
最長連續陰雨天： 決定蓄電池容量的最關鍵參數。
溫度范圍： 影響電池性能和壽命（高溫加速老化，低溫降低容量和充電效率）、光伏板效率（高溫降低輸出）。
風速/雪載： 影響支架和安裝結構設計。
2. 負載功耗分析：
詳細清單： 列出所有設備及其電壓、電流要求。
工作模式： 24小時工作？不同時段功耗是否不同（如攝像機夜間紅外開啟）？
準確測量或查詢規格書： 獲取實際或標稱功耗數據。計算日均總耗電量 (Wh)。
3. 系統冗余與可靠性：
太陽能板功率冗余： 通常按滿足冬季或較差光照月份的需求設計，并增加10-25%余量。
蓄電池容量冗余： 除滿足最長無日照天數外，增加安全余量（如20%），并嚴格控制放電深度。
組件質量： 選用工業級或戶外專用、質量可靠、壽命長的部件。
4. 安裝與維護：
選址： 確保太陽能板無遮擋（樹木、廣告牌、山體）。
結構： 監控桿及支架需能承受風載、雪載及光伏板重量。
防盜： 蓄電池、太陽能板是易盜目標，需考慮防盜設計（特殊螺栓、機柜鎖具、安裝高度、甚至監控防盜裝置）。
可維護性： 設計時考慮后期檢查、清潔（太陽能板積灰影響發電）、更換部件的便利性。
遠程監控： 高級系統可集成GPRS/4G/NB-IoT模塊，遠程監測系統電壓、電流、電池狀態、發電量、負載狀態等，及時發現故障，減少人工巡檢成本。對于長距離、點多的高速公路應用，強烈推薦。
獨立供電： 擺脫電網限制，可在偏遠、無電區域部署監控。
降低初始成本： 避免昂貴的電網接入費用（開溝、布線、變壓器、增容費等）。
零電費： 運行期間主要能源免費。
綠色環保： 使用清潔可再生能源，減少碳排放。
安裝靈活快速： 施工相對簡單，工期短。
維護成本較低： 系統設計良好且采用可靠部件（如鋰電）后，維護需求少。
可靠性高： 設計得當?shù)南到y(tǒng)可提供7x24小時穩定供電，不受電網停電影響。
1. 確定負載需求： 詳細列出所有負載的電壓、功耗、工作時間，計算日均總耗電量（Wh）和最大工作電流。
2. 收集當?shù)貧庀髷?shù)據： 獲取峰值日照時數、最長連續陰雨天數、極端溫度等。
3. 計算蓄電池容量： 基于日均耗電量、最長無日照天數、系統電壓、放電深度（DOD）、溫度修正系數計算所需總?cè)萘浚ˋh），并選擇合適類型（鉛酸/鋰電）和規格的電池。
4. 計算太陽能板功率： 基于日均耗電量、峰值日照時數、系統效率（一般取0.7-0.8）、充電效率、以及滿足冬季或蓄電池補電需求等因素計算所需總峰值功率（Wp），并確定板型和數量。
5. 選擇太陽能控制器： 根據太陽能板總功率和系統電壓選擇合適類型（MPPT優先）和電流規格的控制器。
6. 系統集成與選型： 設計機柜、選擇線纜（考慮壓降）、斷路器/保險絲、防雷器、支架等。
7. 結構設計： 設計或校核監控桿及支架的強度，滿足載荷和防風要求。
8. 考慮智能監控： 評估是否集成遠程監控模塊。
高速公路沿線監控太陽能供電系統是一個技術成熟、經濟環保的解決方案。其成功的關鍵在于精確的負載分析、詳實的氣象數據、合理的系統設計（尤其是蓄電池容量和太陽能板功率的計算）、高質量可靠組件的選用、完善的防雷接地以及良好的安裝工藝。隨著鋰電池成本的持續下降和性能優勢的凸顯，以及遠程監控技術的普及，太陽能供電系統在高速公路監控領域的應用將更加廣泛和可靠。在設計時，務必遵循相關國家和行業標準規范。
